Регулируемые реверсивные аксиально-поршневые гидравлические насосы серии 90 с наклонной шайбой и переменным рабочим объемом предназначены для работы в гидроприводах с закрытым (замкнутым) контуром, при этом величина рабочего объема может бесступенчато регулироваться от 0 до максимального значения. Серия 90 состоит из регулируемых гидронасосов восьми типоразмеров (от 42 до 250 см3), которые применяются в мобильных машинах и на установках дорожной и внедорожной техники John Deer, New Holland, Ростсельмаш и других машинах.
Гидравлические насосы Sauer-Danfoss данной серии — это передовые технологии сегодняшнего дня (их предшественники выпускались компанией Sauer-Sundstrend). Серия 90 является эволюцией серии 20 — со значительно уменьшенными весом и габаритами, оптимизированной системой управления, низким уровнем шума и высоким суммарным КПД.
Модели этой серии имеют встроенный насос подпитки, есть варианты изготовления с напорным фильтром и тормозным клапаном. Возможно компактное тандемное исполнение насосов. Частота вращения вала может достигать 5000 об/мин при рабочем давлении до 480 бар.
В серии 90 применяется полный ряд систем управления: механическое (ручное), гидравлическое, электрогидравлическое пропорциональное, дискретное. Система электрогидравлического управления более точна в сравнении с системами управления других производителей. В отличие от подобных гидронасосов (например, итальянских Sum Hydraulics) характеристики системы электрогидравлического управления жестко держатся в заявленных рамках, обеспечивая тем самым точность работы и регулирования всего гидропривода, а также решение сложных задач управления машиной.
Данная серия отработана на протяжении многих лет. Качество каждого насоса проверяется на гидравлическом стенде при выходе с производства.
Гидронасосы размера 42 см3 в настоящее время в новых проектах не используются, так как в случае необходимости включения в гидросистему насоса такого объема оптимальным вариантом является применение гидравлических насосов серии H1.

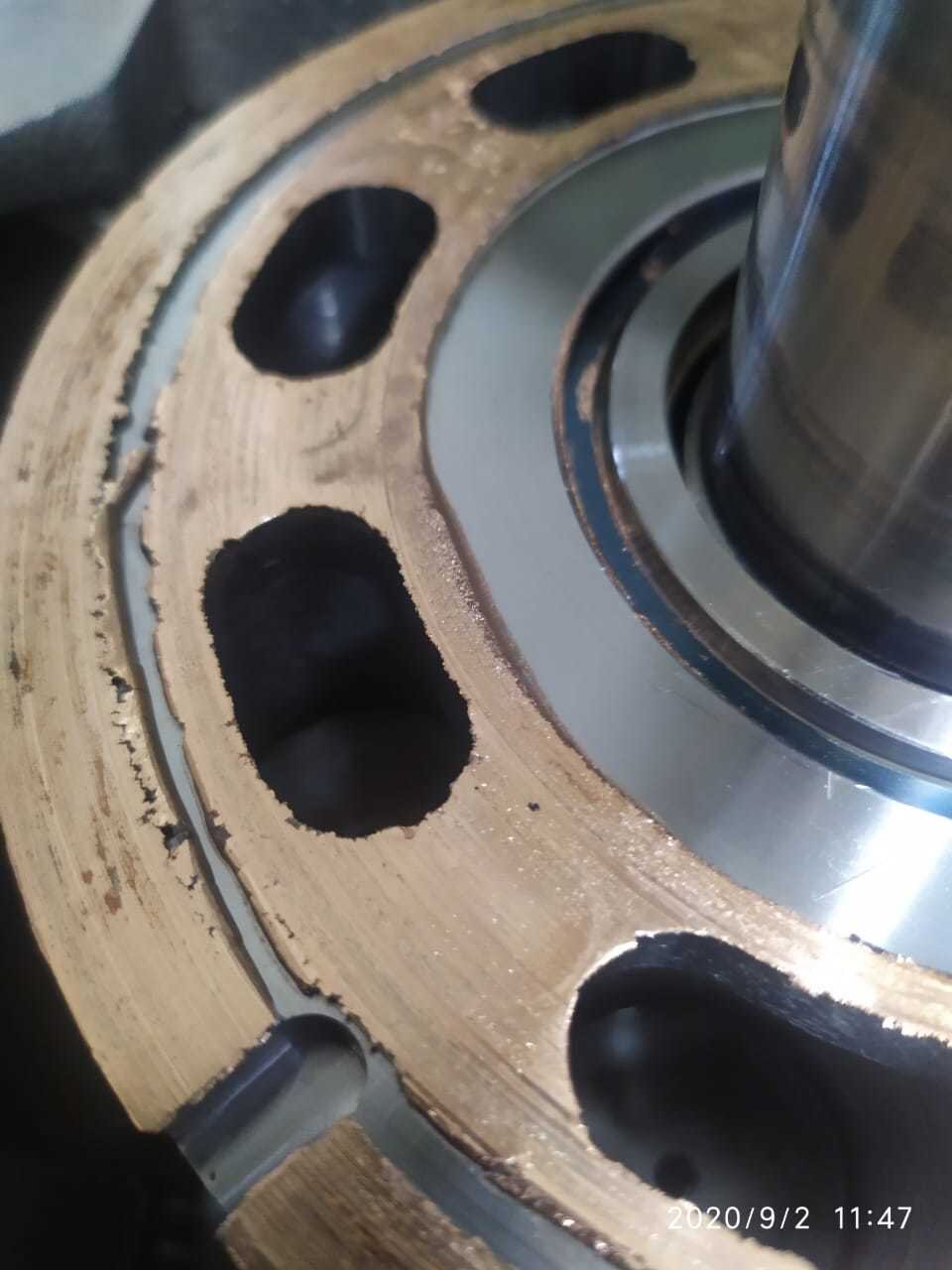

В эксплуатации серия 90 характеризуется малым количеством отказов. Основной причиной отказов является качество рабочей жидкости. В результате работы с гидравлическим маслом неудовлетворительного качества появляются задиры на распределительном диске и поршнях, в связи с этим увеличивается утечка масла и, соответственно, снижается КПД. В этих случаях требуется замена всего блока цилиндров и поршней. Возможны и худшие последствия, которые могут привести к поломке всего гидропривода.
Для заказа гидравлического насоса на замену вышедшему из строя лучше всего найти его цифровой кодовый номер, который обозначается на шильде как «Ident». Кодовый номер начинается с 90R.. или 90L.. для гидронасосов правого и левого вращения соответственно.

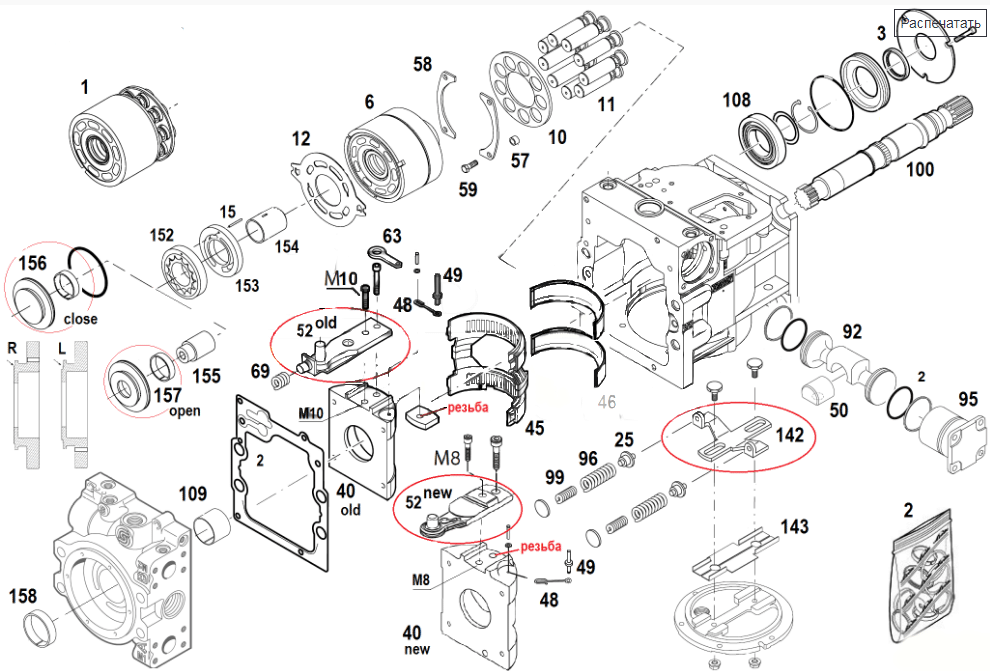

| Комплект уплотнений | |
| 1 | Группа вращения (блок цилиндров, поршень — 9 шт, прижимная пластина, пружина блока, стоп кольцо, упор — 2 шт, опора упора — 4 шт, болт упора — 4 шт) |
| 2 | Комплект уплотнений |
| 3 | Манжет вала |
| 5 | Пружина блока |
| 6 | Блок цилиндров 125*115 |
| 10 | Прижимная пластина |
| 11 | Поршень с башмаком 22,7*86 |
| 12 | Распределитель R/L |
| 16 | Упорное кольцо |
| 16 | Упорное кольцо |
| 17 | Стопорное кольцо |
| 40 | Поворотная плита old |
| 40 | Поворотная плита (8 мм + 8 мм) |
| 45 | Седло подшипника с фиксатором (ширина 27,4) |
| 45 | Роликовый подшипник |
| 46 | Седло подшипника без фиксатора (ширина 29.4) |
| 48 | Скрепка |
| 49 | Штифт скрепки |
| 50 | Скользящий брусок |
| 52 | Рычаг new |
| 52 | Рычаг old |
| 57 | Опора упора |
| 58 | Упор |
| 59 | Бот упора |
| 63 | кулиса обратной связи |
| 69 | Пружинка |
| 92 | Серво поршень |
| 95 | Серво цилиндр |
| 96 | Пружина наклона |
| 100 | Ведущий вал T23d28L362 T25d32.8 |
| 100 | Ведущий вал T13D44.3L381 T25L32.8 |
| 100 | Ведущий вал T14d31.2L361.5 T25L32.8 |
| 100 | Ведущий вал 21Т |
| 100 | Ведущий вал 25Т |
| 108 | Большой подшипник |
| 109 | Подшипник вала втулка |
| 142 | Уравнитель |
| 143 | Вкладыш |
| 152 | Шестеренная пара в обойме 100*16,6 |
| 152 | Шестеренная пара в обойме 100*19,2 |
| 152 | Шестеренная пара в обойме 100*17,7 |
| 152 | Шестеренная пара в обойме 100*25,3 |
| 153 | Пластина скольжения НШ 100*3 |
| 153 | Пластина скольжения НШ 100*11 |
| 153 | Пластина скольжения НШ 100*9 |
| 153 | Пластина скольжения НШ 100*11,5 |
| 154 | Вал нш муфта 25Т |
| 155 | Шлиц.втулка-муфта 15Т |
| 155 | Шлиц.втулка-муфта 14Т |
| 155 | Шлиц.втулка-муфта 13Т |
| 155 | Шлиц.втулка-муфта 9Т |
| 155 | Шлиц.втулка-муфта 11Т |
| 155 | Шлиц.втулка-муфта 19Т |
| 158 |
Втулка скольжения |
Выполненные ремонты Sauer Danfoss

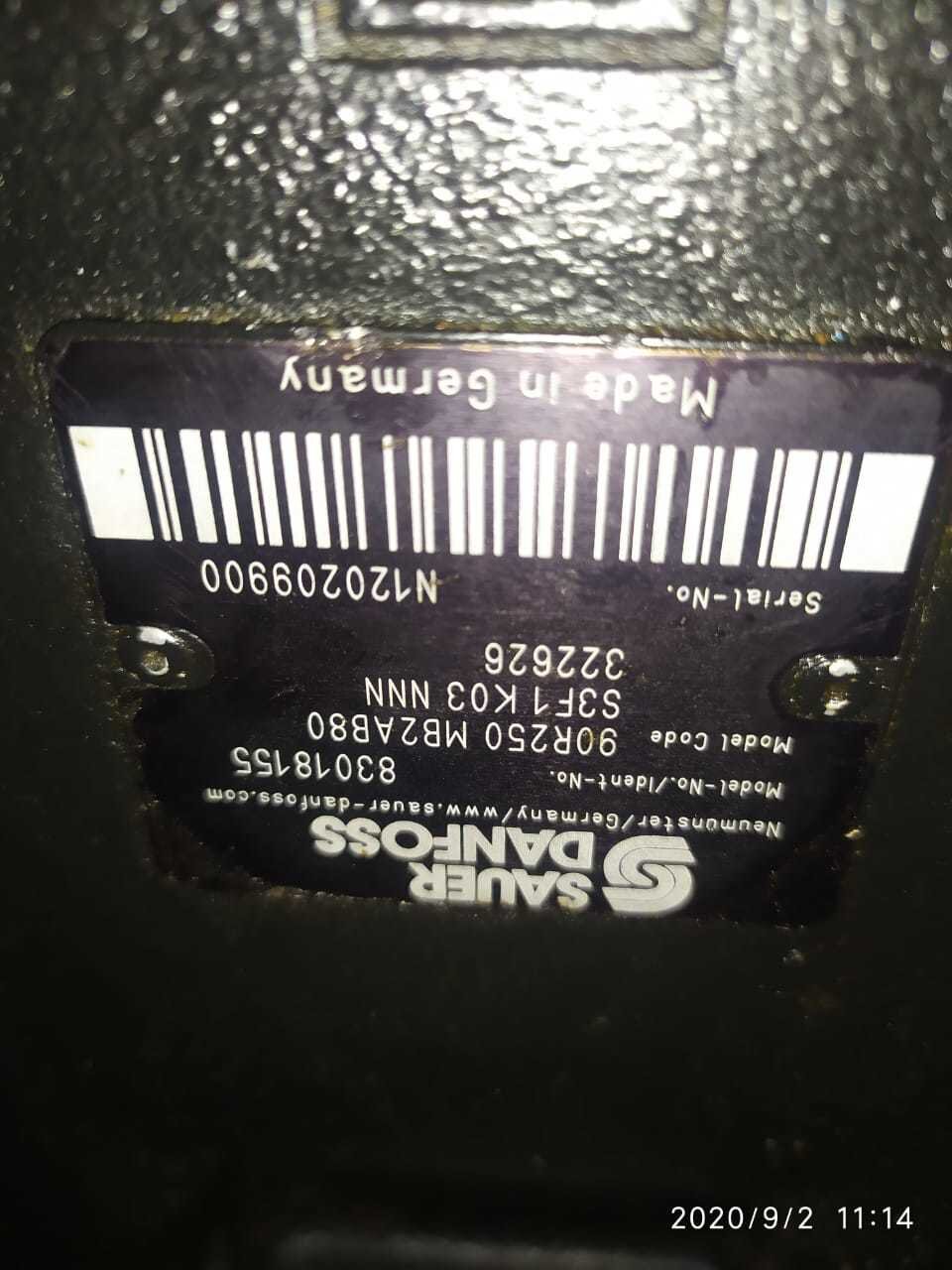

Шильд основного гидронасоса серии 90R250

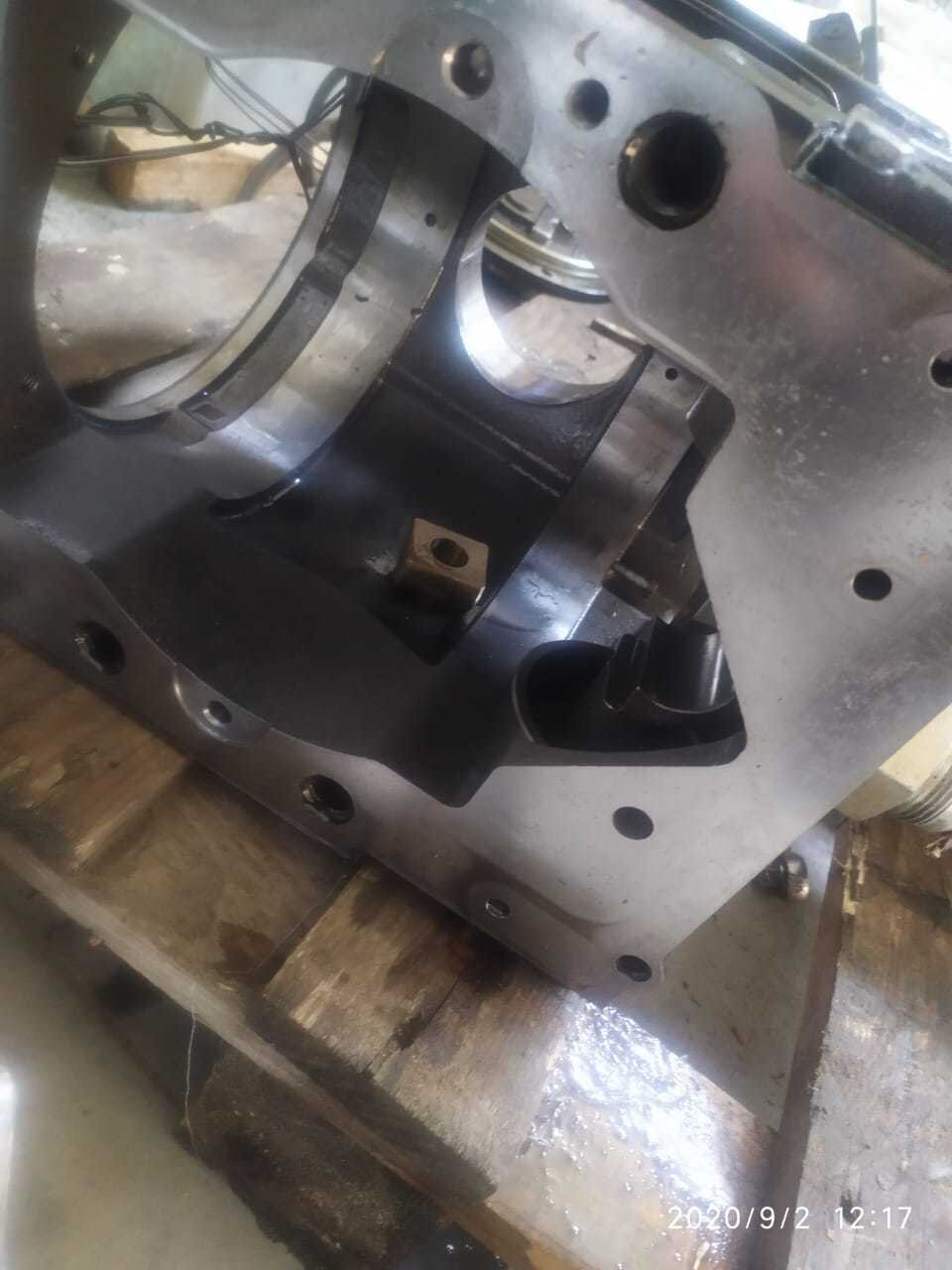

ООО «Гермес» ремонтно-механическое предприятие проведет диагностику гидронасоса- 7500 руб, а также выполнит ремонт как текущий, так и капитальный. Есть опыт востанавливать корпус данной модели, в случае трещины.
Стоимость работ зависит от состава ремонта от 35 до 65 тыс.

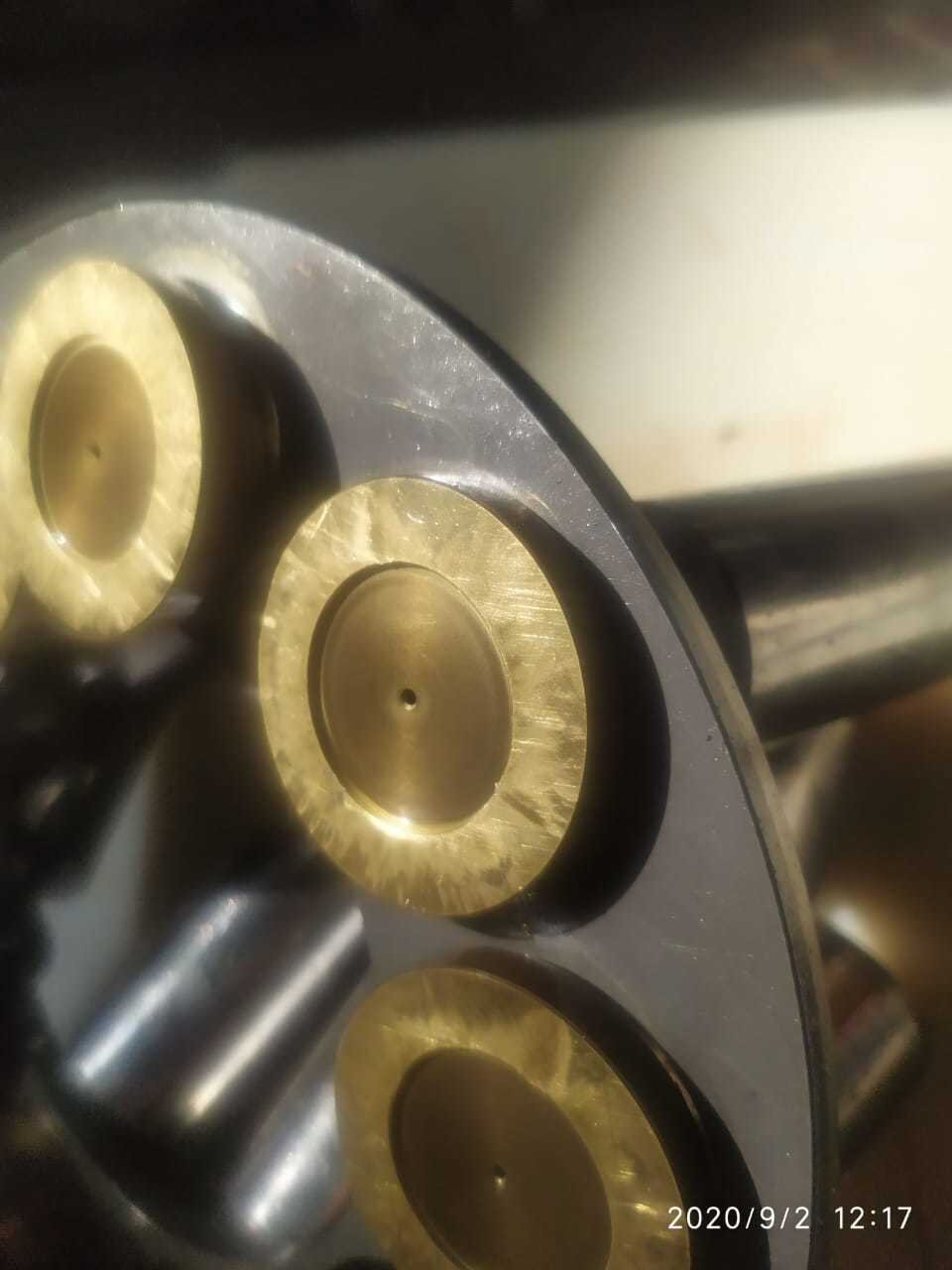

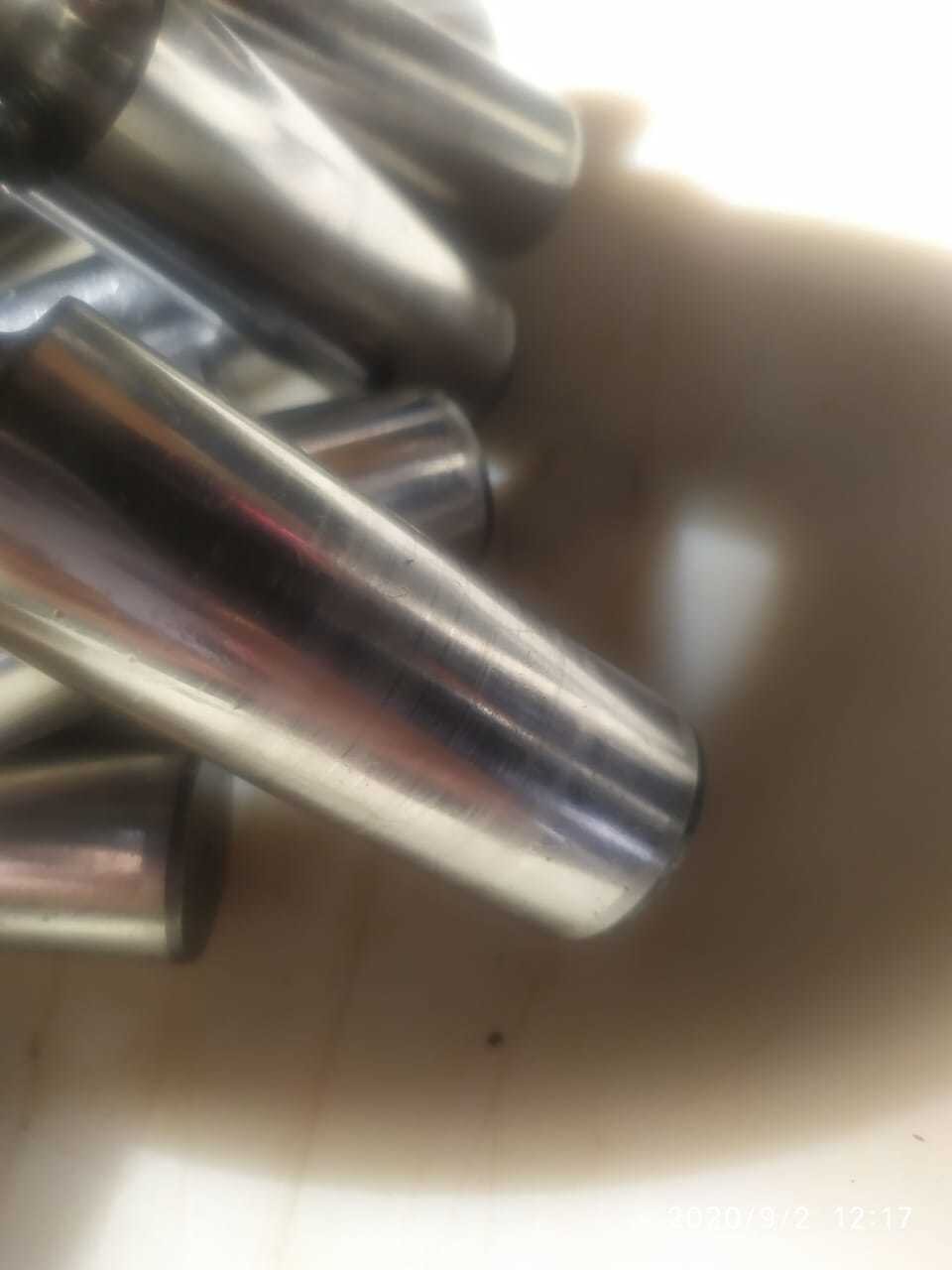

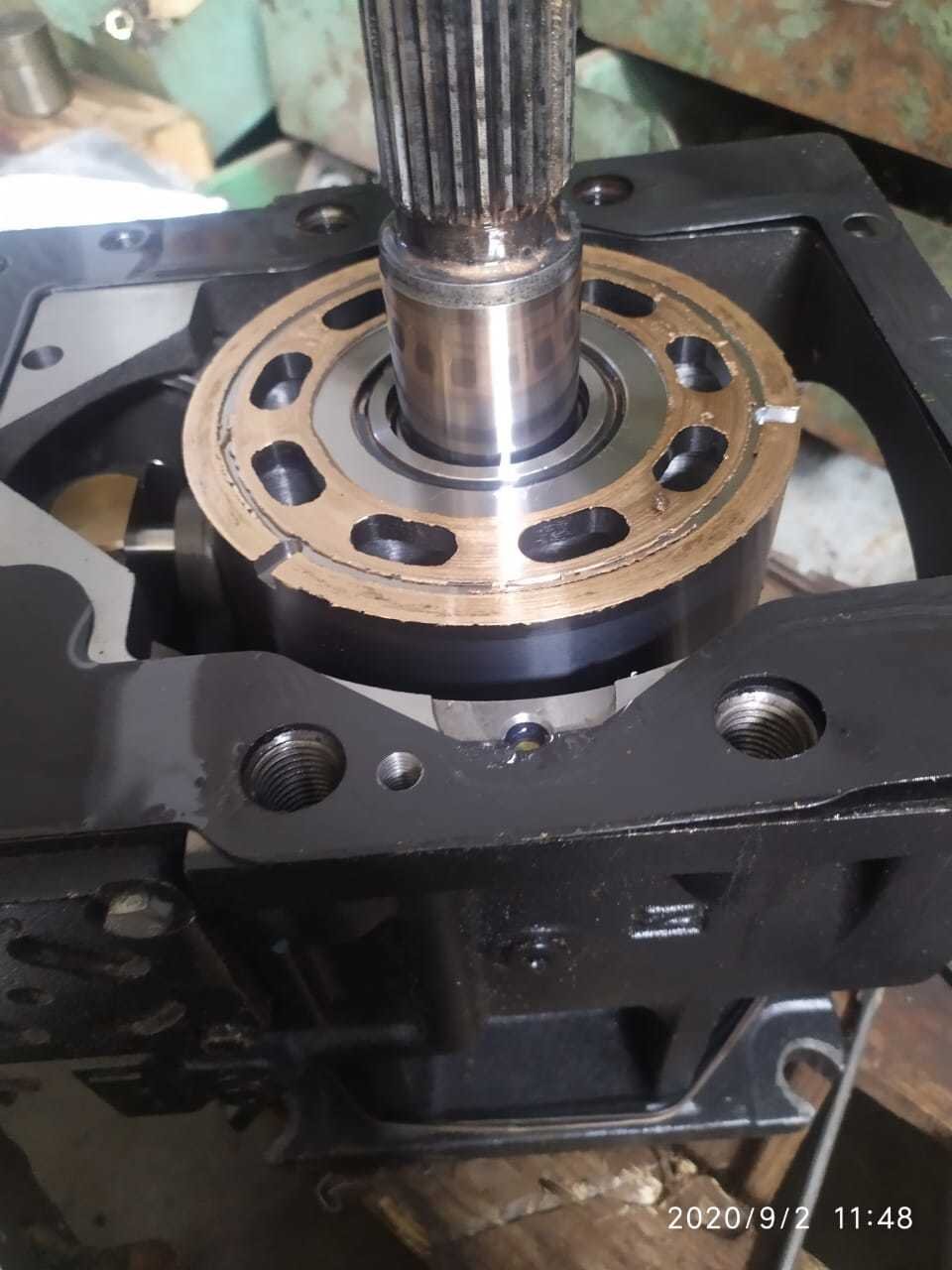

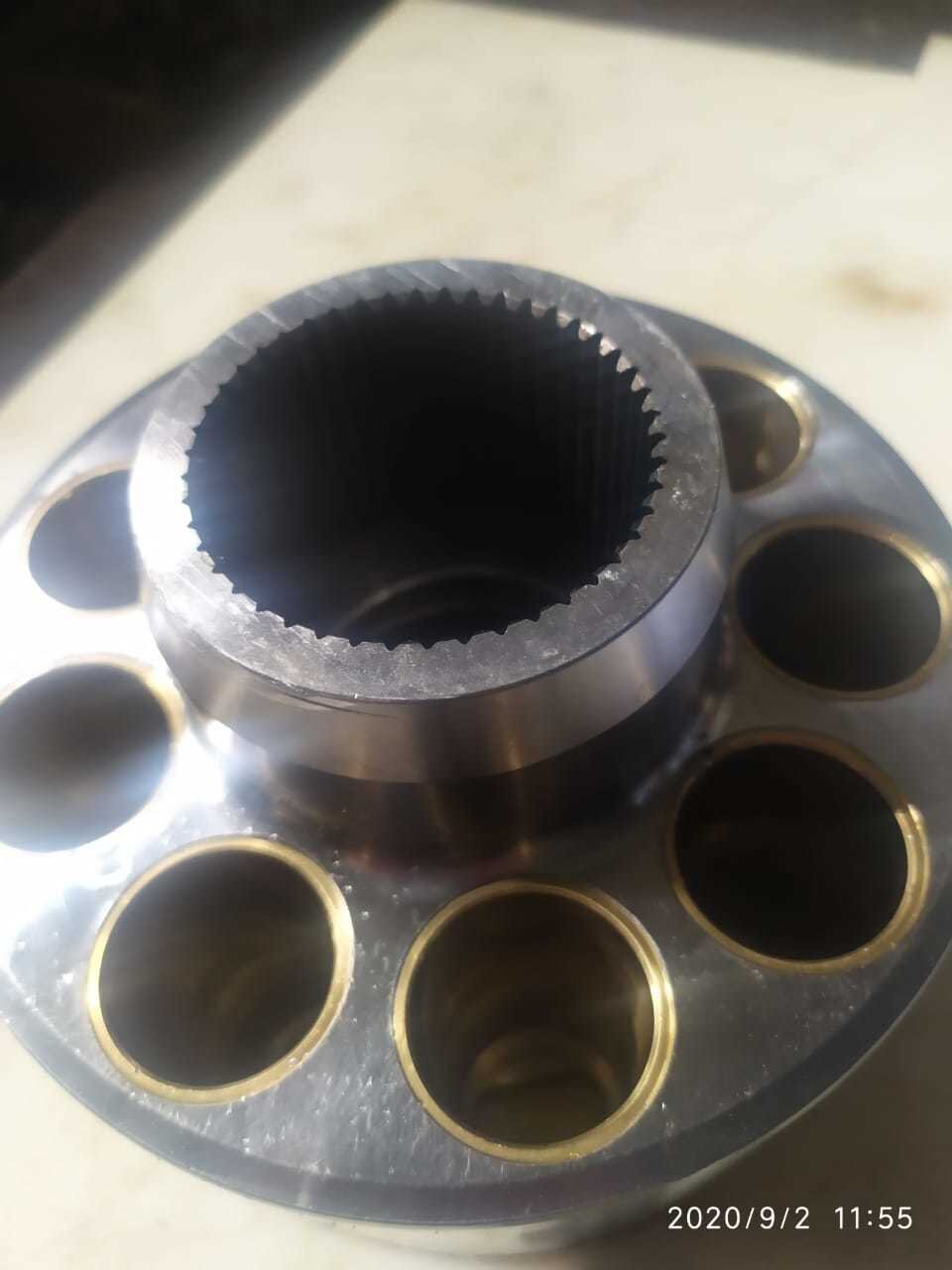

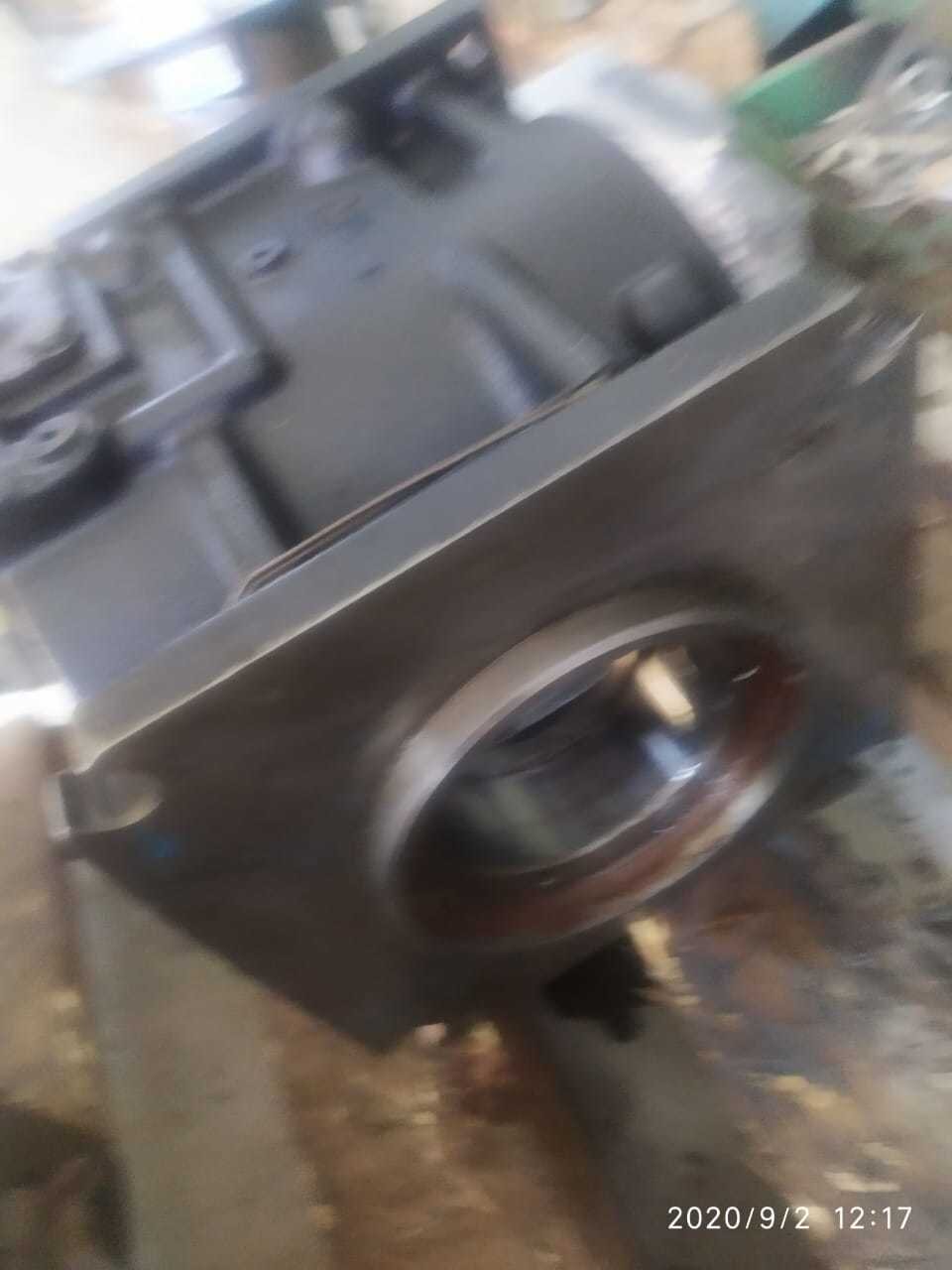

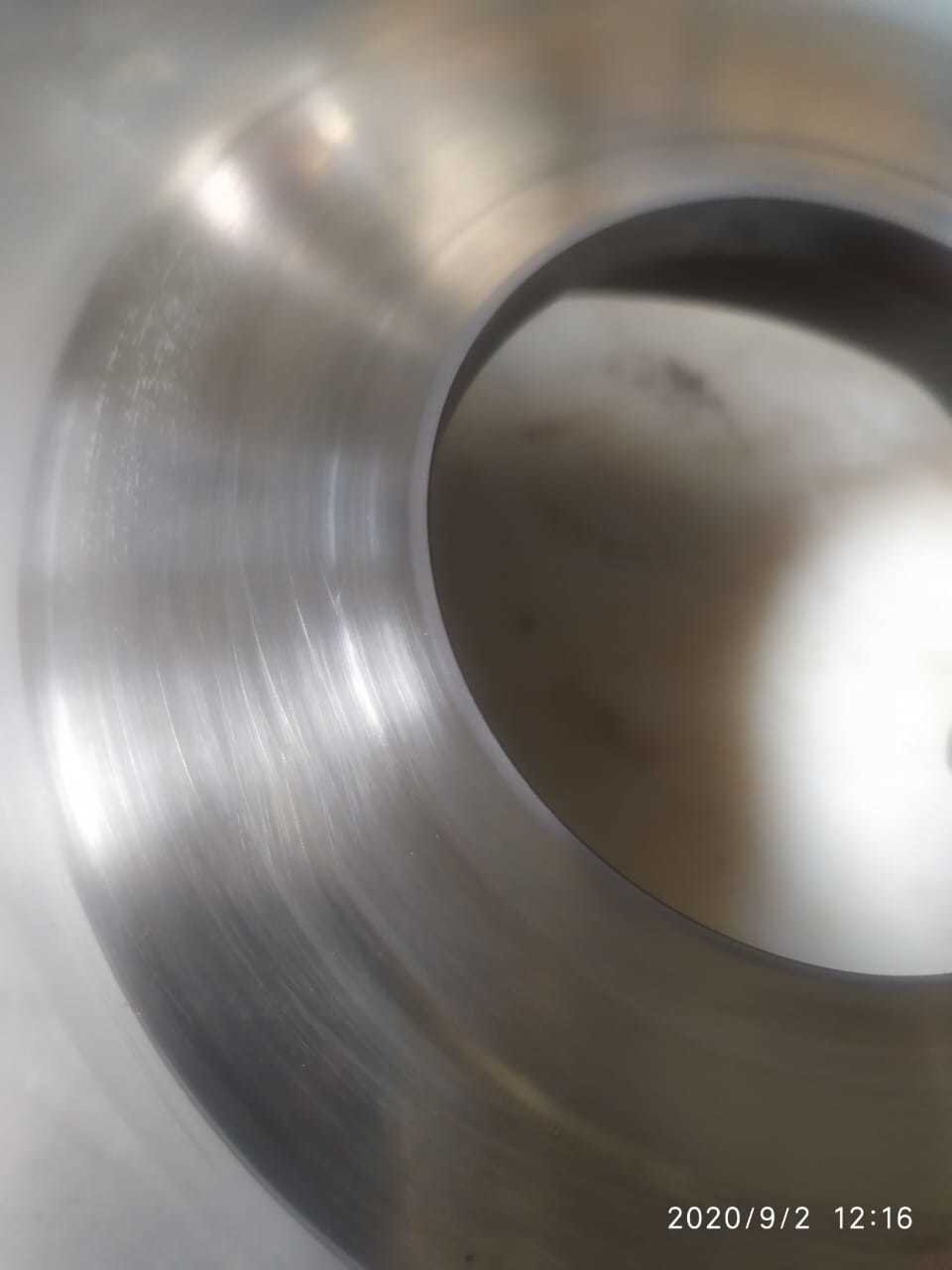

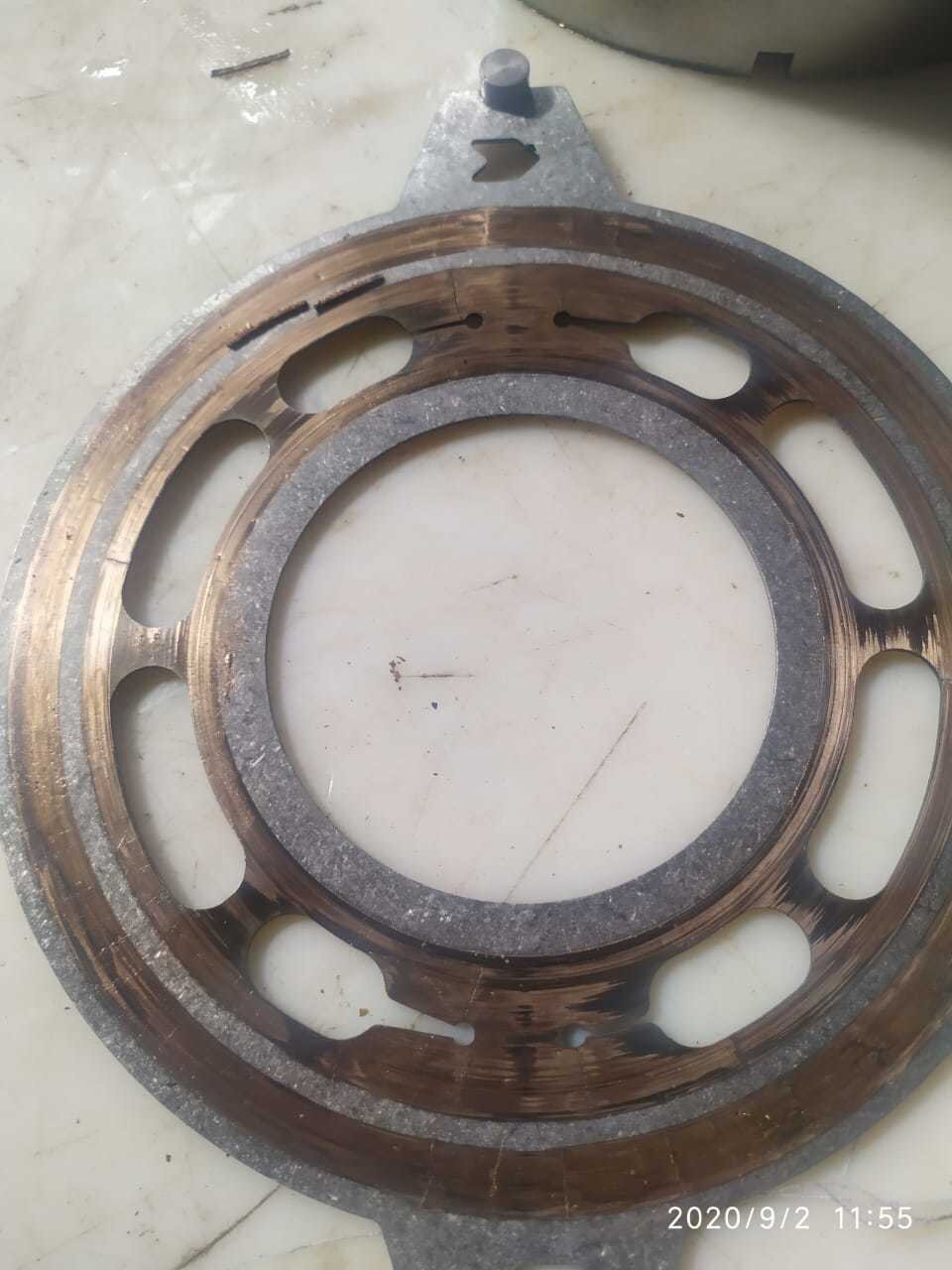

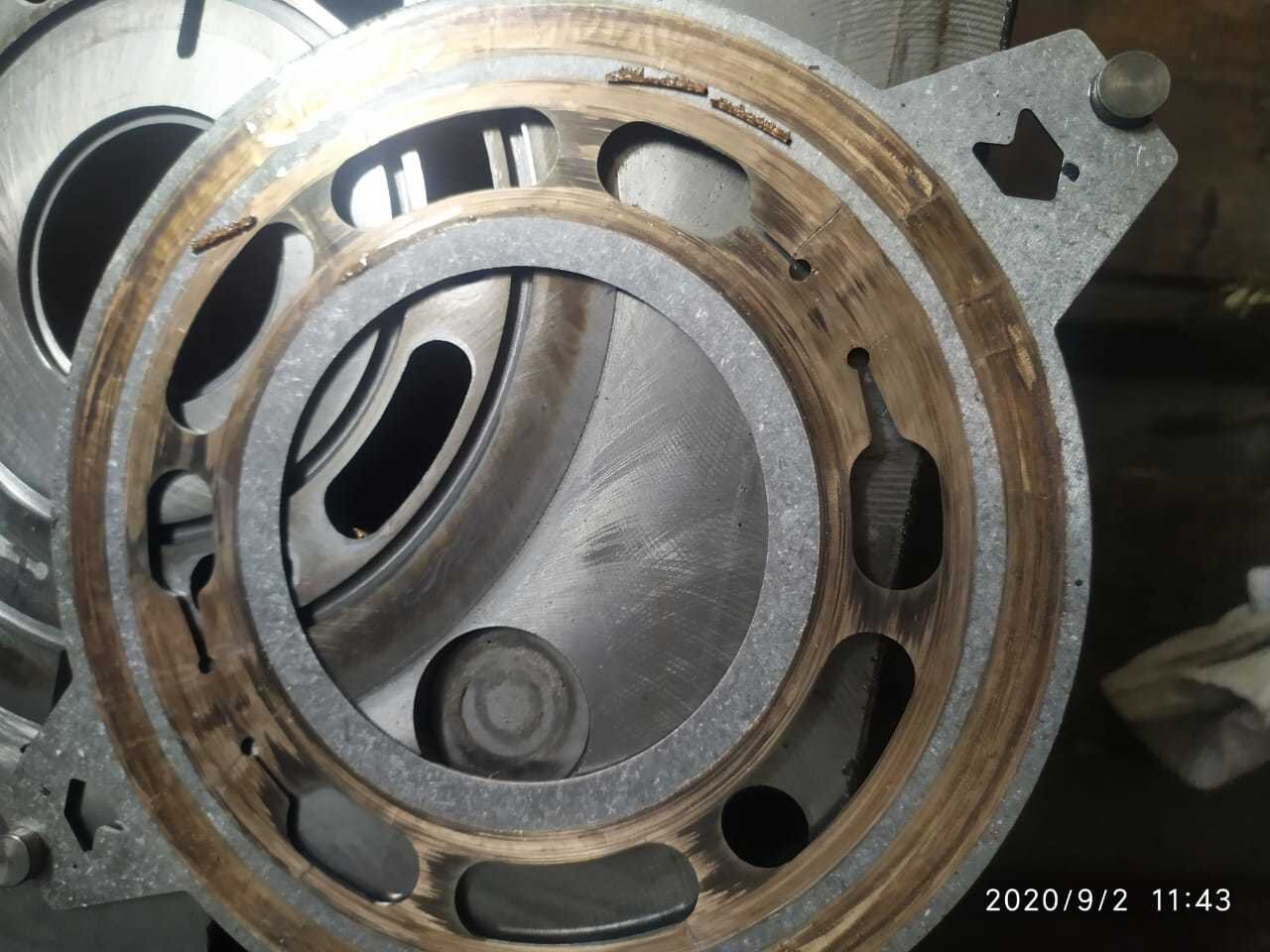

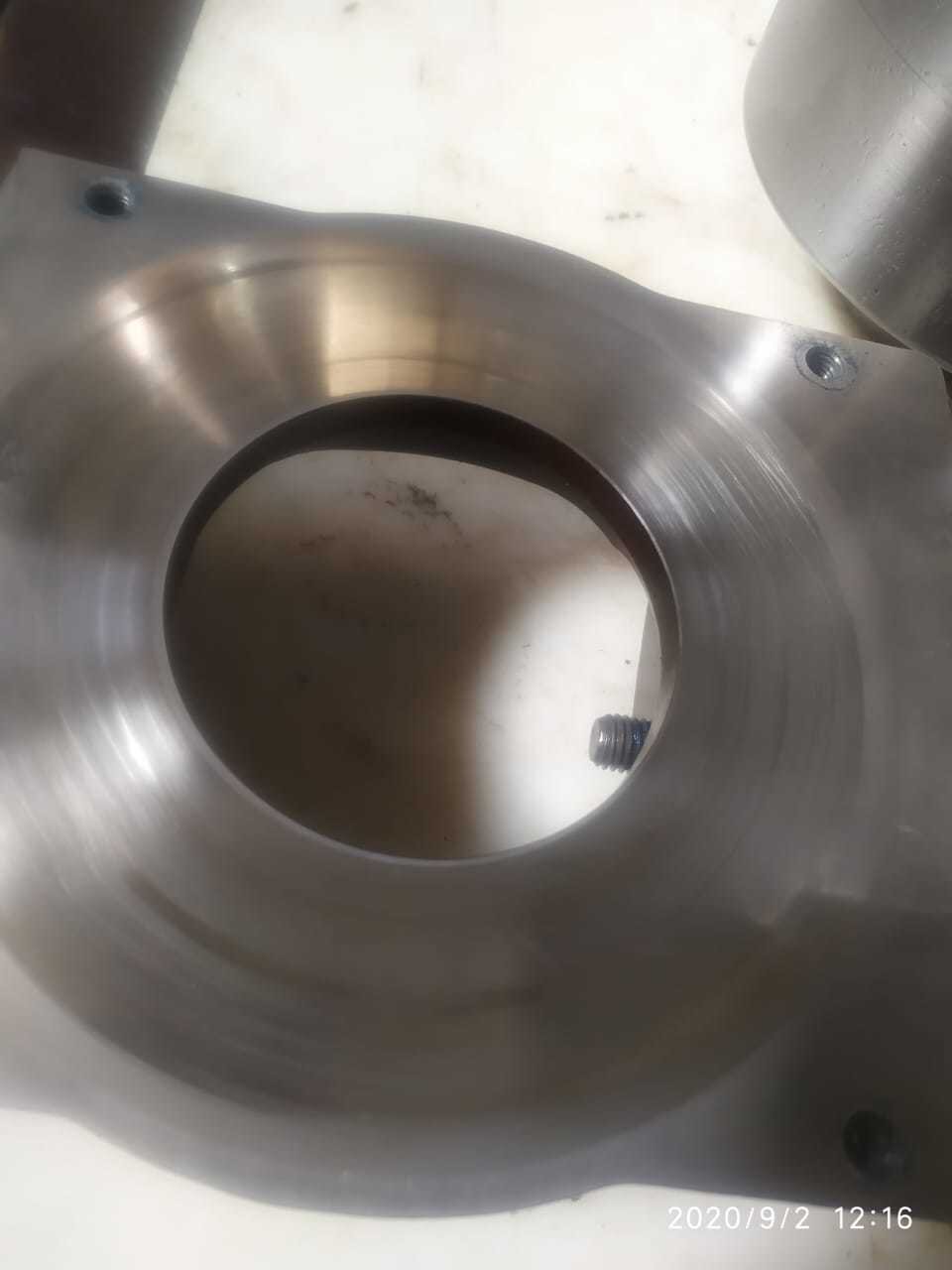

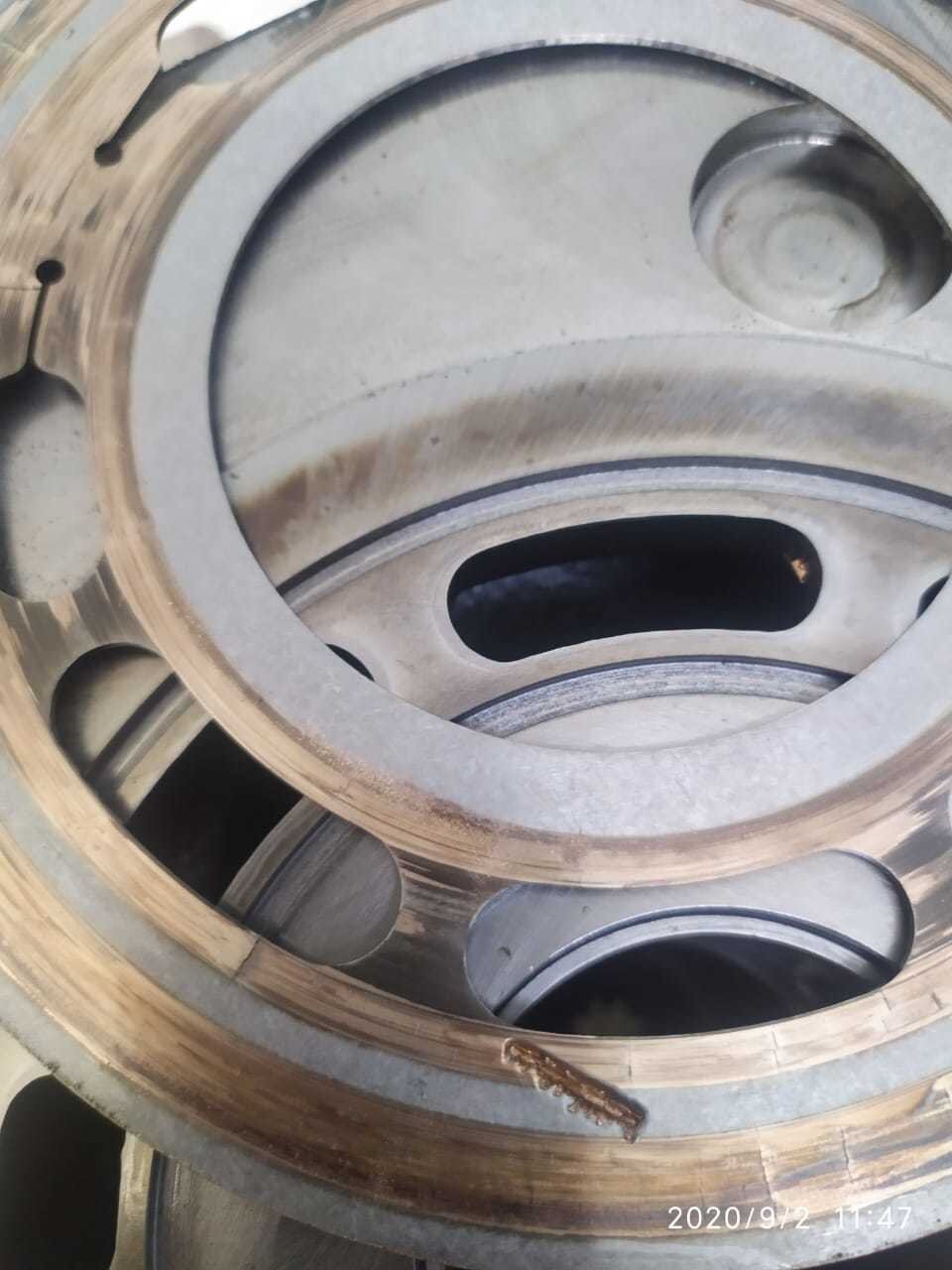

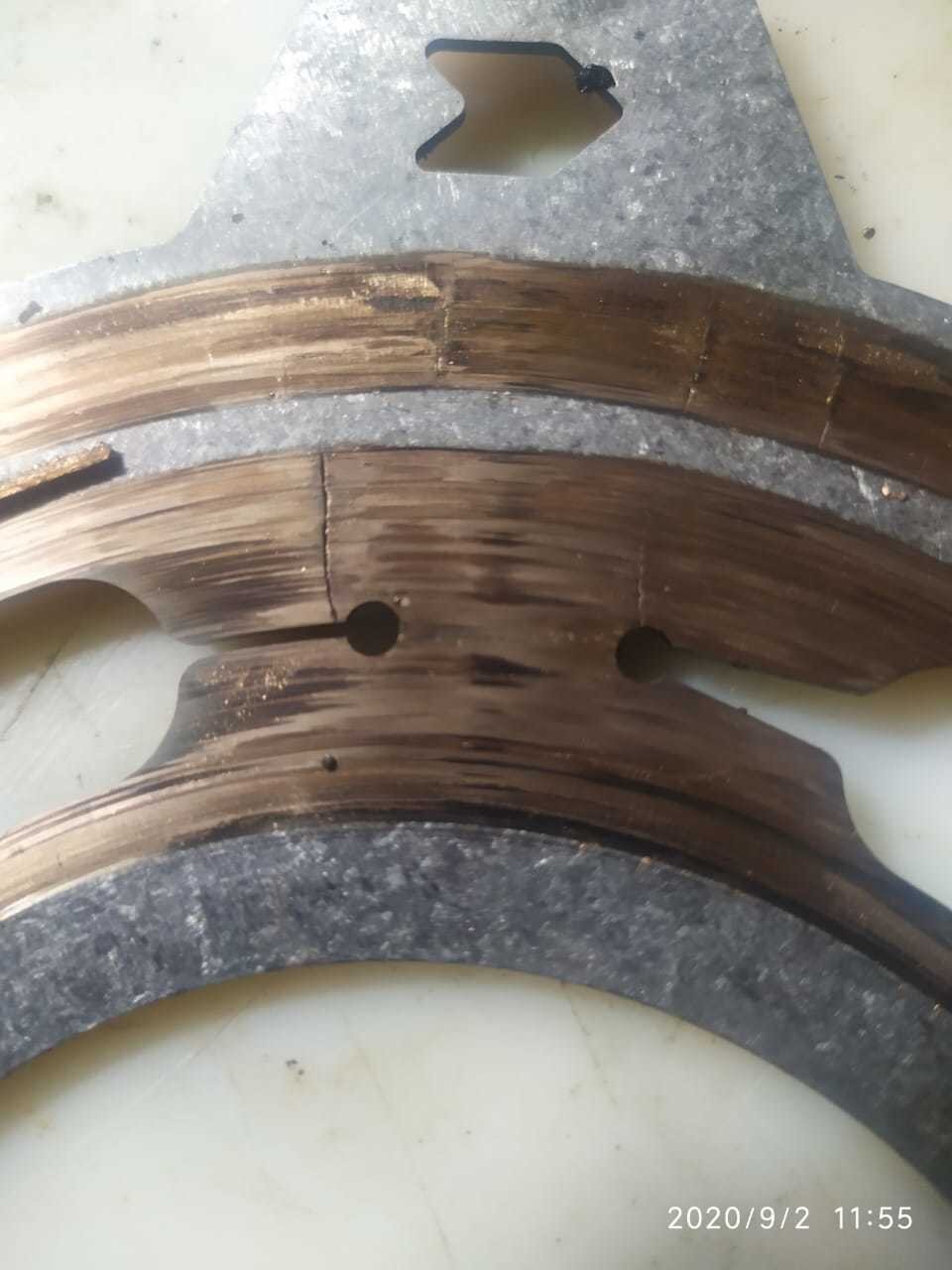

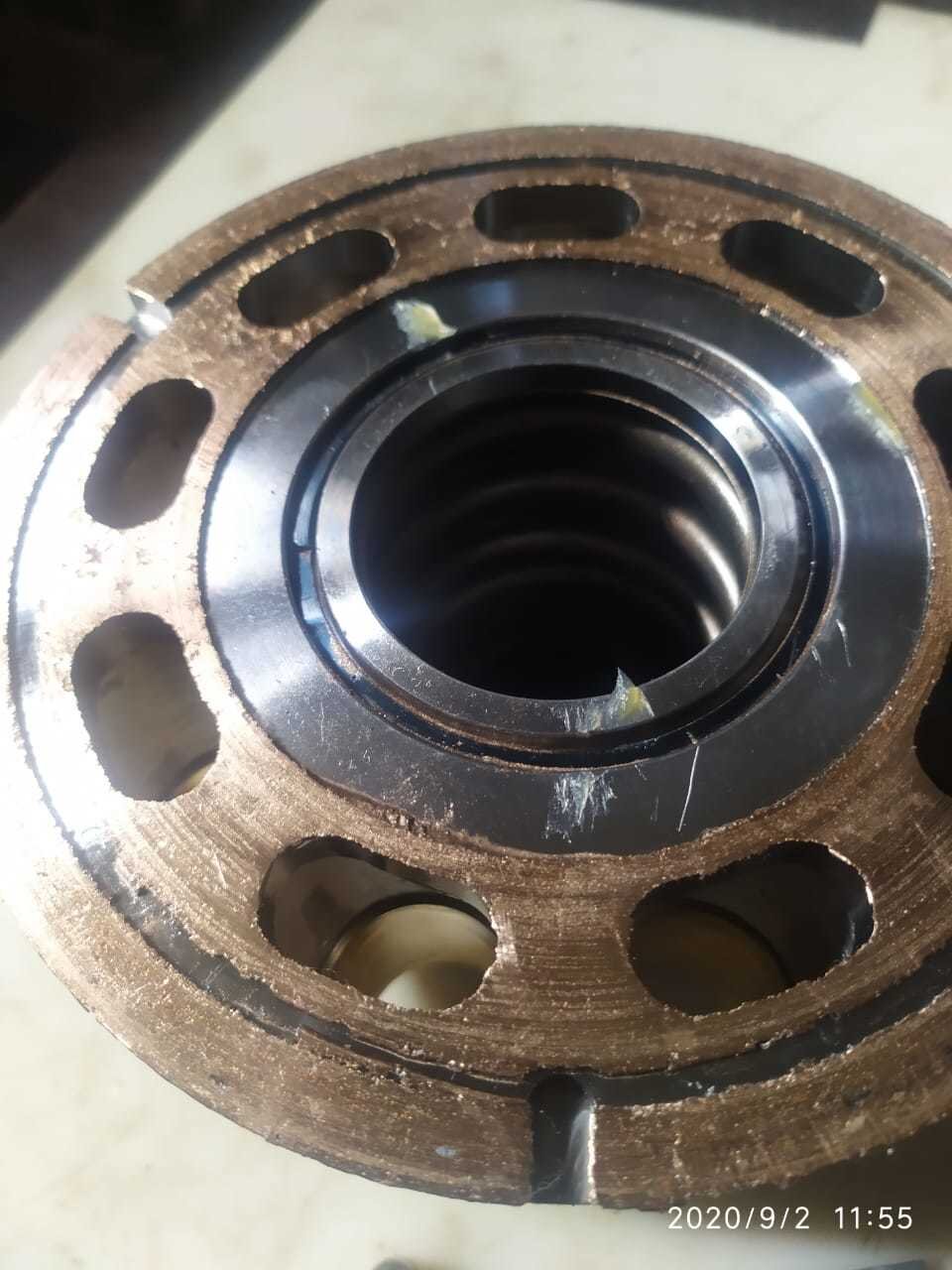

Основные элементы гидронасоса по факту дефектовки
Гарантия на все выполненные работы 6 месяцев.
Также наша бригада можит произвести демонтаж, монтаж, диагностику машины.
